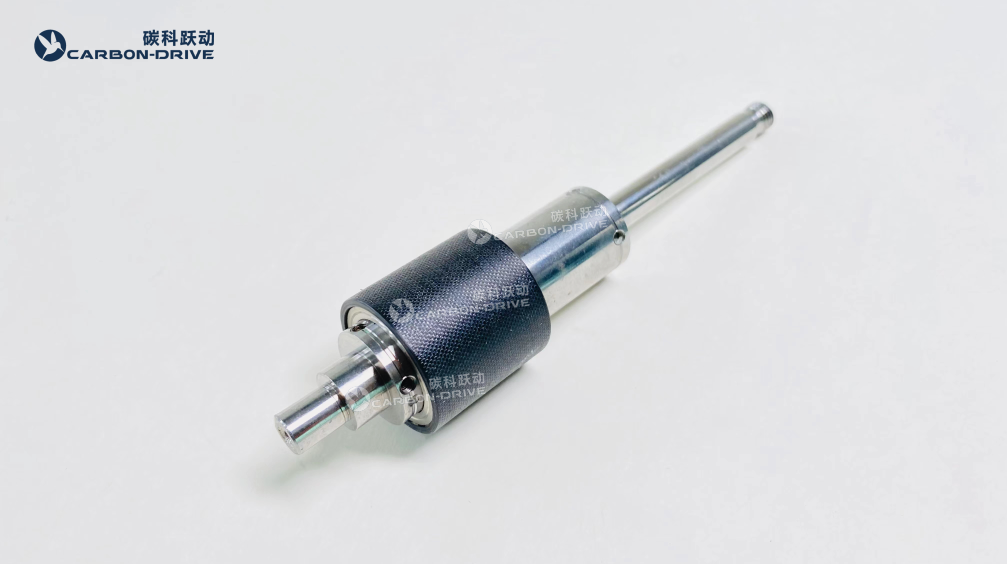

碳纖維轉子
德國工藝碳纖維超高速CFRP轉子護套
-適用于表貼高速永磁同步電機的轉子設計
同步高速永磁電機具有功率密度大,體積小,效率高等特點,并被越來越多的應用于高轉速要求的眾多領域。為了
有效的保證高速電機轉子永磁體(磁鋼)在高速條件下安全正常的工作,需要使用合理的方式將其固定。根據多年
的實際應用,使用碳纖維復合材料,通過合理的計算和工藝設計,是比較理想的一種解決方法。
.png)
.jpg)
.jpg)

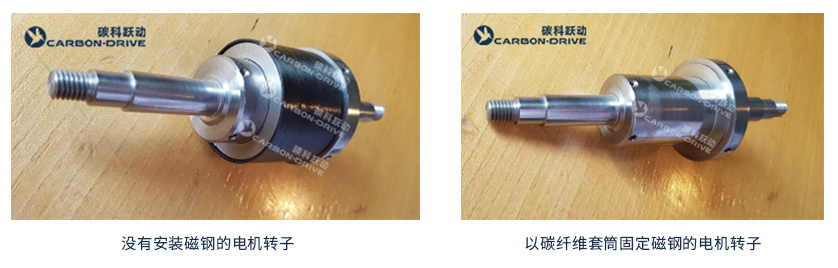

對于電機轉子,可設計采用將磁鋼(永磁體)固定在轉子外表面,通常會用兩種安裝方式:一種是常見的磁鋼嵌入式,
或?qū)⒋配撌褂谜澈蟿┎牧腺N附于轉子外表面;然而,無論采用以上的何種方式,在轉子高速旋轉所產生的離心力的
作用下,磁鋼都有極大的風險被甩出;因此,這也限制了采用此種工藝方案的電機不能達到理想高轉速。另一方面,
使用以上方法的轉子在高速運動狀態下,即便磁鋼沒有被完全甩出,但高離心力作用下出現的極小的位移,都可能
破壞整個轉子的動平衡,造成重大的電機失效甚至產生危險。
而使用碳纖維轉子套筒可有效解決相關難題:使用碳纖維套筒包裹磁鋼,并施加精準的預緊力將套筒和磁鋼包覆于
轉子表面,這樣可以安全有效的保證轉子在高速情況下安全穩定的工作。
.jpg)
以下是碳纖維轉子設計方案所需要的參數信息:
●轉子結構以及轉子的最高、額定轉速
●磁鋼的結構尺寸與密度
●定轉子的氣隙
●電機工作的溫度等
一般情況下,根據以上參數,可以幫助我們更好的進行碳纖維套筒的設計。碳纖維套筒的厚度必須與磁鋼和線圈之間
的氣隙相匹配,碳纖維套筒的內徑比磁鋼的外徑要小,這樣才能產生足夠的預緊力,從而保護磁鋼不被離心力甩出。
對于特殊情況需要承受更大載荷的碳纖維套筒來說,我們通過多年經驗,會在其表面加裝防護層,目的是為了對碳纖
我們不建議客戶后期對碳纖維套筒進行再加工,因?yàn)榧庸?huì)導致在碳纖維復合材料內部的應力遭到破壞,從而使碳纖
維分離,最終致使整個碳纖維套結構失效。
在歐洲我們已有多年關于碳纖維復合材料、高速精密旋轉應用的實際經驗,并為高端客戶如高速電機、高速離心分子
泵、核反應設備等制造商提供相關的技術解決方案與量產化產品。愿我們的服務能夠?yàn)槟漠a(chǎn)品帶來增值,這是我們
一直的期盼。
